 铝青铜气动蝶阀|过海水气动蝶阀 详细资料 |
| 名 称：铝青铜气动蝶阀|过海水气动蝶阀
|
| 型 号： |
| 类 型：
气动蝶阀
|
| 规 格： |
| 日 期：2011/12/11 13:12:54 |
|

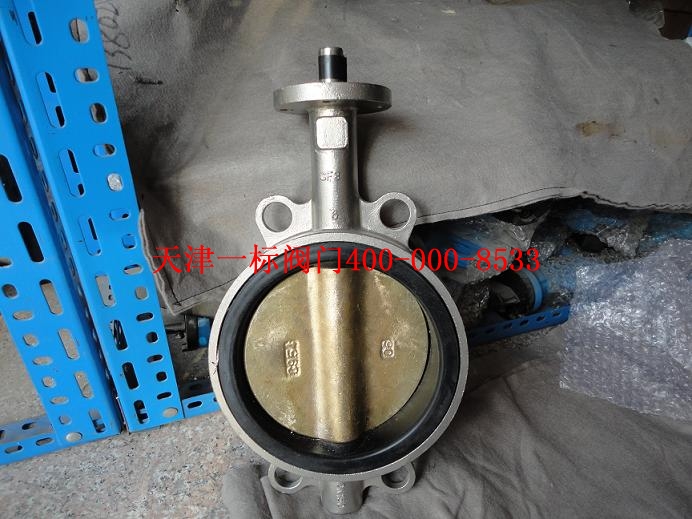

铝青铜气动蝶阀 铝青铜阀板 EPDM橡胶 过海水用气动阀门
|
气动执行器 |
双作用、单作用 |
|
驱动气源 |
5-7bar压缩空气 |
|
气动附件 |
限位开关、定位器、电磁阀
过滤减压阀、手轮机构 |
|
公称通径 |
DN50-600mm |
|
公称压力 |
1.6MPa |
|
适用温度 |
-40~+120℃ |
|
连接方式 |
对夹式、法兰式 |
|
阀体结构 |
中线 |
|
阀体材质 |
球墨铸铁 |
|
阀板材质 |
铝青铜 |
|
阀座衬里 |
EPDM |
|
适用介质 |
海水、海水淡化 |
铝青铜气动蝶阀 尺寸图
铝青铜气动蝶阀 尺寸数据
|
通径(mm) |
英寸 |
尺寸（mm） |
|
L |
D1 |
D2 |
H1 |
H2 |
|
50 |
2 |
43 |
52.6 |
125 |
142 |
80 |
|
65 |
2 1/2 |
46 |
64.4 |
145 |
155 |
89 |
|
80 |
3 |
46 |
78.9 |
160 |
161 |
95 |
|
100 |
4 |
52 |
104.1 |
180 |
180 |
114 |
|
125 |
5 |
56 |
123.4 |
210 |
193 |
127 |
|
150 |
6 |
56 |
155.9 |
240 |
205 |
139 |
|
200 |
8 |
60 |
202.8 |
295 |
250 |
175 |
|
250 |
10 |
68 |
250.8 |
350 |
282 |
203 |
|
300 |
12 |
78 |
301.9 |
400 |
326 |
242 |
|
350 |
14 |
78 |
334 |
460 |
358 |
267 |
|
400 |
16 |
102/88 |
390 |
515 |
380 |
301 |
|
450 |
18 |
114/107 |
441 |
565 |
422 |
381 |
|
500 |
20 |
127 |
492 |
620 |
479 |
387 |
|
600 |
24 |
154 |
593 |
725 |
562 |
457 | |
 |
|
|
|
