 气动薄膜调节阀|单座阀 详细资料 |
| 名 称：气动薄膜调节阀|单座阀
|
| 型 号： |
| 类 型：
调节阀
|
| 规 格： |
| 日 期：2011/12/12 11:32:18 |
|

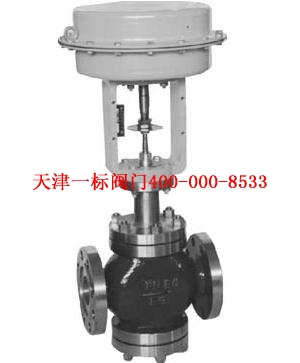

气动薄膜调节阀 概述
气动薄膜单座调节阀由气动多弹簧薄膜执行机构和 低流阻单座阀组成，新型执行机构高度低、重量轻、装校简便，新型阀体结构紧凑、流道通畅，具有大的流量系数。本产品操作稳定，具有可靠的动作特性，微小的阀座泄露、精确的流量特性、宽大的可调范围等特点。它必将以独特的优点在广泛应用中取得高质量的控制效果
※ 结构紧凑，部件少，重量轻
※ 接线操作简单
※ 调节性能优，流量系数精确
※ 通道呈S型，压力损失小，流能能力大
气动薄膜调节阀 参数
|
公称压力 |
PN1.6、2.5、4.0、6.0
ANSI150、300、600
JIS10、20、30、40 |
|
工作温度 |
常温型：-60~+250℃、-20~+200℃
散热型：-60~+450℃
低温型：-60~-100℃、-100~-250℃ |
|
环境温度 |
-20~-60℃ |
|
流量特性 |
直线型、等百分比型 |
|
阀座形式 |
单座、双座、套筒、角型 |
|
可调节比 |
50：1 |
|
气 源 |
0.3－0.6MPa |
|
输入信号 |
4-20mA、1-5V |
|
反馈信号 |
4-20mA、1-5V |
|
零件名称 |
材料 |
|
阀体阀盖 |
WCB、CF8、CF8M、CF3、CF3M |
|
阀芯阀盖 |
304、316、316L
堆焊司太莱合金、17-4PH（沉淀硬化型不锈钢） |
|
填 料 |
V型PTFE、PPL、柔性石墨 |
|
阀 杆 |
304、316、316L、17－4PH |
气动薄膜调节阀 数据
|
DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
ΦA |
282 |
308 |
395 |
498 |
620 |
|
L |
PN16-40
150LB |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
|
PN64、100
300、600LB |
230 |
230 |
260 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
775 |
|
H1 |
PN16 |
52.5 |
57.5 |
70 |
75 |
82.5 |
92.5 |
100 |
110 |
125 |
142.5 |
170 |
202.5 |
|
PN25 |
52.5 |
57.5 |
70 |
75 |
82.5 |
92.5 |
100 |
110 |
135 |
150 |
180 |
212.5 |
|
PN40 |
52.5 |
57.5 |
70 |
75 |
82.5 |
92.5 |
100 |
110 |
135 |
150 |
187.5 |
225 |
|
PN63 |
65 |
70 |
78 |
85 |
90 |
102.5 |
107.5 |
125 |
147.5 |
172.5 |
202.5 |
235 |
|
150LB |
50 |
55 |
60 |
65 |
75 |
80 |
95 |
115 |
127.5 |
140 |
172.5 |
303.5 |
|
300LB |
60 |
62.5 |
67.5 |
77.5 |
82.5 |
95 |
105 |
127.5 |
140 |
160 |
190 |
222.5 |
|
H |
常温型 |
PN16-40 |
400 |
400 |
440 |
450 |
460 |
570 |
570 |
570 |
670 |
700 |
740 |
970 |
|
150LB |
400 |
400 |
440 |
450 |
460 |
570 |
570 |
570 |
670 |
700 |
740 |
970 |
|
300LB |
400 |
400 |
450 |
450 |
460 |
570 |
570 |
570 |
720 |
720 |
750 |
980 |
|
|
高温、波纹管型 |
480 |
480 |
530 |
530 |
530 |
640 |
640 |
640 |
800 |
810 |
840 |
1050 |
|
 |
|
|
|
